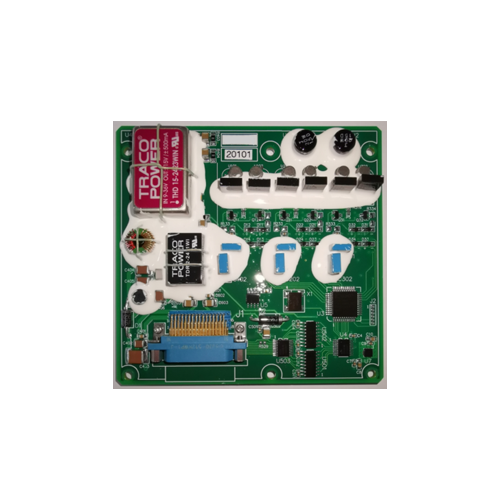

CFC-333 IF转换电路

2021-01-25 中科启航



产品概述

  • 电流/频率转换电路可将电流信号转换为与电流值成正比的脉冲频率数。通过导航计算机对其输出的脉冲频率数进行计数,可实现对电流型传感器(例如石英挠性加速度计等)的输出电流进行高精度的采集。

  • 电流/频率转换电路包含三个并行的电流转换通道。每个转换通道对应1个电流信号输入、1个正向脉冲频率信号输出和1个负向脉冲频率信号输出。当输入电流信号为正值时,正向脉冲频率信号有输出,可采集到脉冲跳变,而负向脉冲频率信号无输出,保持为恒定电平值;当输入电流信号为负值时,负向脉冲频率信号有输出,可采集到脉冲跳变,而正向脉冲频率信号无输出,保持为恒定电平值。


产品特点

  • 高精度;

  • 小体积;

  • 输入、输出全隔离;

  • 提供3个加速度计供电接口(对外可输出±15V/150mA)。

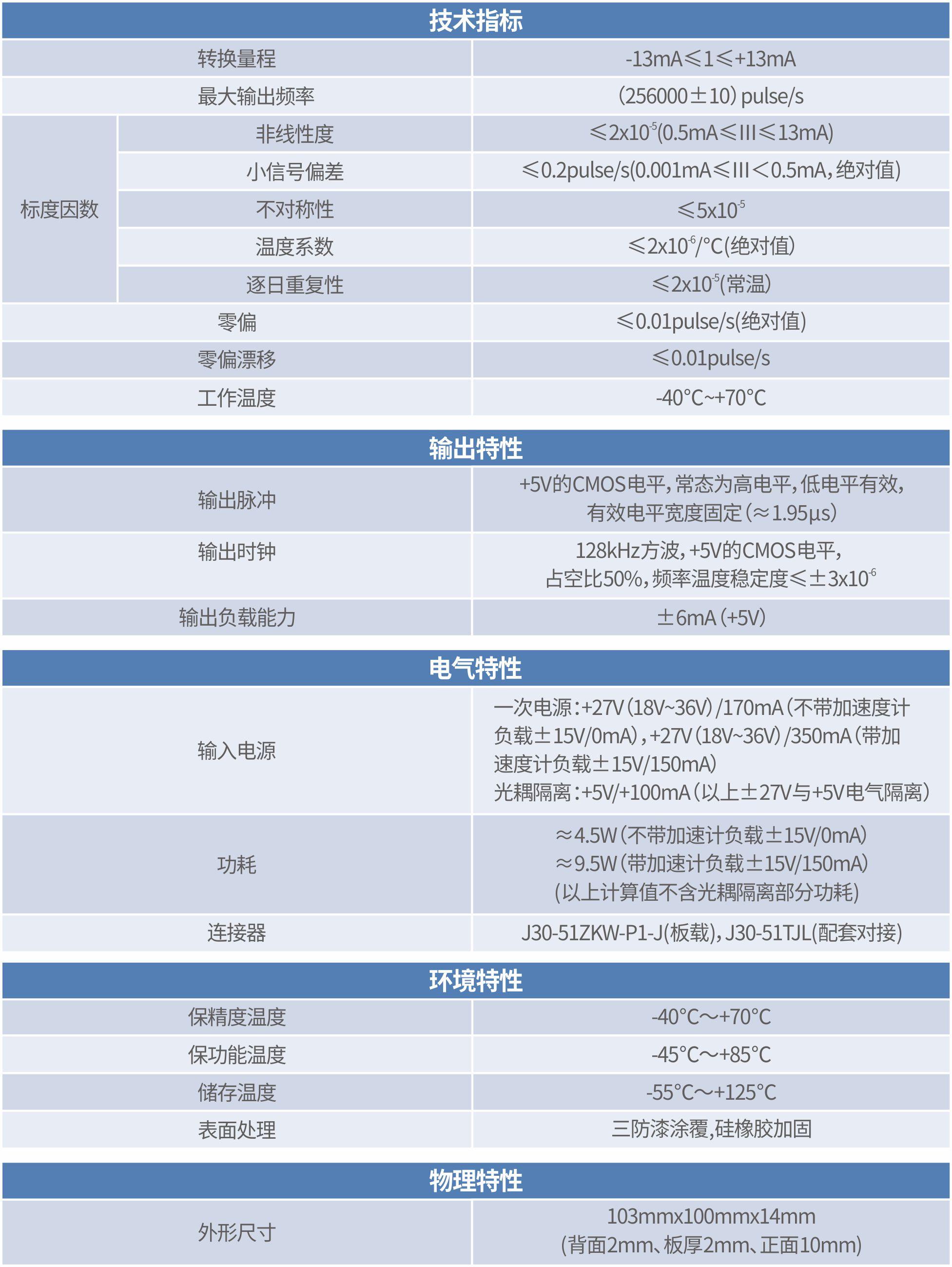

技术指标


CFC-333 IF转换电路(1).jpg
