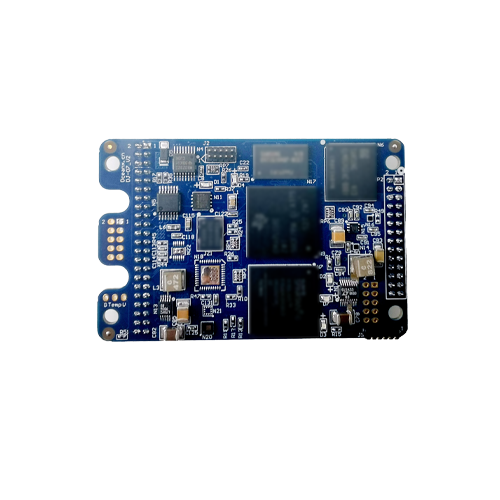

DJ-07 计算机核心板
2021-01-25 中科启航
产品概述
DJ-07计算机核心板是高集成度的定点/浮点DSP C674x + ARM9 + Xilinx Spartan-6 FPGA三核心工业级计算机板，面积仅71mm*46mm，常温功耗不大于1W。采用沉金无铅工艺的八层板设计，专业的PCB Layout保证信号完整性的同时，经过严格的质量控制，满足工业环境应用。广泛应用于各类组合导航系统、自动驾驶仪、无人机飞控系统等领域。
产品特点
基于 TI OMAP-L138（定点/浮点 DSPC674x+ARM9）+ Xilinx Spartan-6 FPGA处理器；
OMAP-L138 与 FPGA 通过 EMIFA 总线连接，通信速度不低于 50MBytes/s;
OMAP-L138 主频 456MHz，高达 3648MIPS 和 2746MFLOPS 的运算能力；
FPGA 兼容 Xilinx Spartan-6 XC6SLX-9/LX16;
DSP+ARM+FPGA 三核心计算机板，采用 2.0mm 间距插针/插座连接器；
在线更新 DSP 与 ARM 代码，更新过程断电保护，安全可靠；
无缝外扩OEM617/OEM718及兼容接收机（接收机尺寸：71mm*46mm，并内置单频接收机；
板载接口资源丰富，含7路智能串口，8路可逆计数器，CAN 2.0B,10M/100M以太网络以及USB salve接口；
板载大容量32G bit eMMC存储器（可选）以及1Gbit DDR内存（可选），实现大容量数据的在线存储配套完善的API接口驱动，显著缩短二次开发周期；
4.6V至36V宽压供电；并可以对外提供3.3V/1.5A功率，方便用户连接外扩其他外围设备。

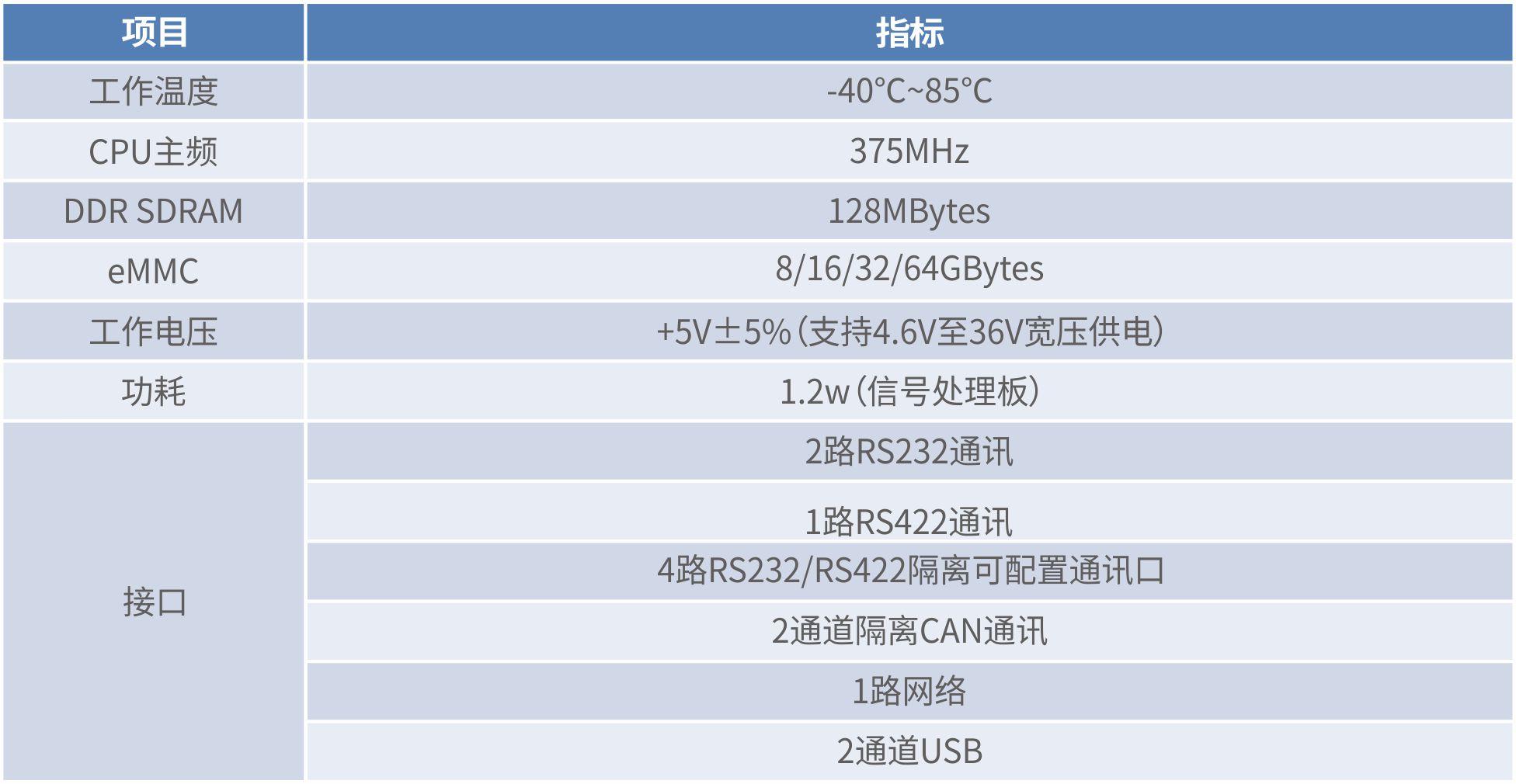

技术参数

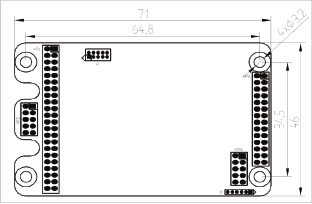

尺寸图片
