PAUT-3D 相控阵全聚焦实时超声成像检测系统
2023-11-01 张珂
产品概述

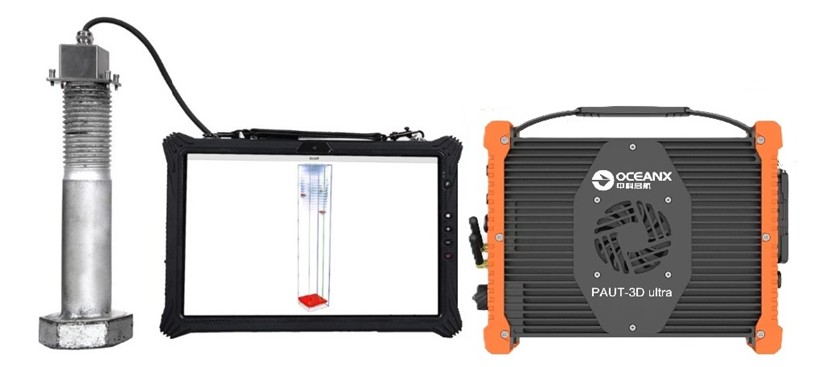

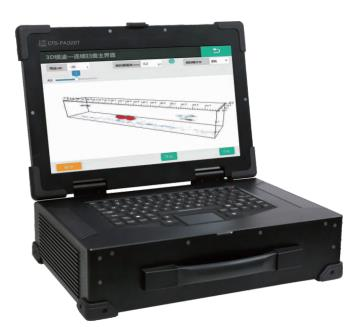

PAUT-3D 型相控阵全聚焦实时3D超声成像系统是一款新型64通道全并行的相控阵全聚焦（TFM）实时超声成像检测系统。系统实时采集被检测材料内部的全矩阵（FMC）数据，并利用基于信号处理芯片的高速硬件成像技术，实现对金属以及非金属材料的高精度实时相控阵2D/3D全聚焦(TFM)成像检测。工业相控阵RF射频元数据平台，可直接对完整的原始数据进行计算机处理。
产品特点
全聚焦（TFM）重构算法模型：依据全聚焦（TFM）重构算法模型，利用基于信号处理芯片的高速硬件成像技术，实时地计算出全聚焦（TFM）图像结果，图像刷新率最高可达50fps。
64个全并行的相控阵硬件通道：具有64个全并行的相控阵硬件通道，可实时采集多达4096条A型波的原始全矩阵（FMC）数据，最大采样深度可达2m。

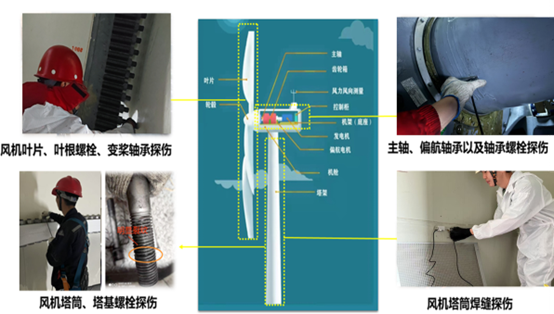

实时全聚焦（TFM）成像检测：支持航空航天复合材料，高铁线路对接焊缝，电力机车轮辋轮轴，风电叶片螺栓以及厚壁对接焊缝等多种材料的快速成像检测。
一次纵波全聚焦（TFM）模块：基于一维线阵探头，实现对被检测材料母材的2D实时全聚焦（TFM）成像检测。
3D纵波全聚焦（TFM）：基于二维面阵探头，实现对被检测材料的母材的3D实时全聚焦（TFM）成像检测。
快速C扫描成像：基于2D全聚焦（TFM）结合编码器定位，可对被检测材料实现快速C扫描成像。
3D横波全聚焦（TFM）模块：基于二维面阵探头，配套相应模块，可对焊缝区域实现实时检测，形成立体的3D图形显示；3D-TFM结合编码器可以对焊缝区域形成直观通透的4D检测图像。
多种3D-TFM模式：焊缝，铸件，锻件多种TFM解决方案；中厚壁奥氏体不锈钢焊缝RT检测理想取代方案。
实时4D检测：3D-TFM结合编码器形成实时4D检测图像，扫查速度高达100mm/s以上。
异型工件全聚焦（TFM）检测：针对不同被检工件，自定义全聚焦模型，能够实现各种异型材料例如有机玻璃球壳，陶瓷器等工作的有效全聚焦（TFM）检测。
原始数据存储及生成报表：系统提供原始全矩阵数据存储及检测结果保存，缺陷定位定量分析功能，可根据用户所需报表格式提供检测报告。
