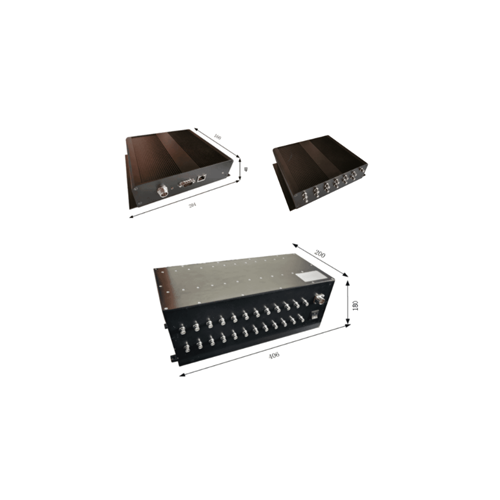

BT-200螺栓超声预紧力同步监测系统
2022-01-18 张珂
产品概述
BT-200螺栓超声预紧力同步监测系统采用多路复用的方法，实现一台主机可实时监测12个测点，软同步时间戳方案可以实现交变载荷的同步测量，为风力发电机组、水轮机、高铁等领域的螺栓预紧在线监测提供低成本解决方案。BT-200预紧力同步监测设备采用多路并行方法，实现12测点预紧力高精度同步测量，主要为法兰等连接结构的连接螺栓载荷高精度同步分析提供解决方案。
产品特点
自带温度补偿传感器，可根据温度自动补偿螺栓轴力；
螺栓超声探头安装简单方便，无需打磨螺栓，适应各种叶根螺栓尺寸；
可配置4G无线模块，远程访问现场螺栓轴力数据和参数设置。
技术参数
参数 | 指标 | 备注 |
超声通道 | 12路超声 | 可扩展到更多路 |
温度通道 | 1路温度 | 可定制多路 |
声时分辨率 | 大于30 Ps | |
轴力精度 | 大于3% | 需要标定螺栓 |
传感器频率 | 2.5MHz，5MHz | 可定制不同频率 |
采样频率 | 平均1～10Hz | 120Hz采样率可分配 |
同 步 | 软同步 | 针对交变载荷 |
接 口 | RS422，RJ45 | 可定制 |
功 耗 | 不大于6W | |
电 源 | 24V | |
无故障工作时间 | ＞ 500000小时 | |
防护等级 | 可定制防护壳 | 根据需要定制 |
工作温度 | -30℃～＋70℃ |
参数 | 指标 | 备注 |
超声通道 | 12路超声 | 可扩展到更多路 |
温度通道 | 12路温度 | 可定制多路 |
声时分辨率 | 大于30 Ps | |
轴力精度 | 大于3% | 需要标定螺栓 |
传感器频率 | 2.5MHz，5MHz | 可定制不同频率 |
采样频率 | 1～200Hz | 120Hz采样率可分配 |
同 步 | 硬件同步 | 针对交变载荷 |
接 口 | RS422，RJ45 | 可定制 |
功 耗 | 不大于80W | |
电 源 | 24V | |
无故障工作时间 | ＞ 500000小时 | |
防护等级 | 可定制防护壳 | 根据需要定制 |
工作温度 | -30℃～＋70℃ |
