产品概述

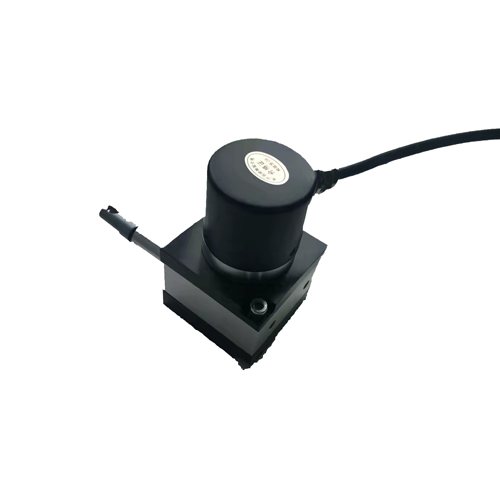

法兰连接螺栓断裂预警系统由拉线环、拉线位移传感器、位移采集仪、若干线束组成。法兰连接螺栓断裂预警监测系统通过拉线环将同一法兰面上的所有螺栓串联，当其中某一个或者多个螺栓发生断裂时，拉线位移传感器可以迅速监测到拉线环发生的较大位移，从而将位移信号发送至位移采集仪，位移采集仪将信号打包处理后，发送给风机监测系统，从而进行预警与提醒。拉线位移传感器是一款高抗振传感器，抗振动可满足10G,工作电压DC24V，简单易用，安装方便。位移采集仪能同时采集本级4路讯号，并汇集下级发来的电信号，一起发至上级接口或至上位机；可实现同时N（N≤3）个采集仪级联；采集仪数据格式遵循ModbusRTU协议，波特率为19200bps。

系统方案

• 系统由拉线环、拉线位移传感器、位移采集仪、若干线束组成。对叶根的每一颗螺栓加装一个卡簧，用于固定每一颗螺栓，使用钢丝绳串接每一个卡簧，终端连接在拉线式传感器上。

• 通过拉线环将同一法兰面上的所有螺栓串联，当其中某一个或者多个螺栓发生断裂时，拉线位移传感器可以迅速监测到拉线环发生的较大位移，从而将位移信号发送至位移采集仪，位移采集仪将信号打包处理后，发送给风机监测系统，从而进行预警与提醒。

• 拉线位移传感器是一款高抗振传感器，抗振动可满足10G,工作电压DC24V，简单易用，安装方便。

• 位移采集仪能同时采集本级4路讯号，并汇集下级发来的电信号，一起发至上级接口或至上位机；可实现同时N（N≤3）个采集仪级联；采集仪数据格式遵循ModbusRTU协议，波特率为19200bps。

• 三支叶片的拉线式传感器连接到同一个采集仪上，拉线式传感器输出拉线位移数据，采集仪中内置算法，当三个拉线式传感器数据有一个出现波动时输出BOOL量报警信号或者三支叶片的拉线位移数据。

• BOOL量报警信号可接入到轮毂变桨系统中，也可以接入到滑环的预留通道中，机舱侧接收到数据后将变量接入到机舱控制柜中预留通道，用于主控预警。采集仪需要24V供电接口，输出DI信号点，高电平表示三支叶根存在断裂螺栓。
