1.产品概述

  ST100电磁式高强螺栓离线轴力检测仪采用电磁超声波双波原位轴力检测技术，可测量在役高强螺栓，无需知道每颗螺栓的原始状态。测量时螺栓上无需涂抹耦合剂，无需打磨平面，可以直接原位测量螺栓轴力。广泛用于在建风电机组高强螺栓轴力检测、验收，在役风电机组高强螺栓问题处理、风机运维工艺的辅助验证和高强螺栓轴力巡检等场合。

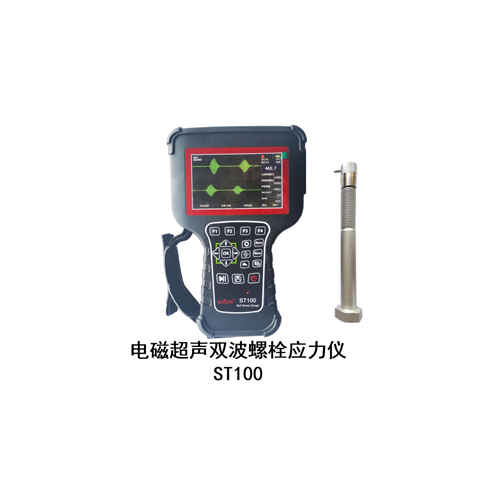

 图1ST100实物图

  2.系统原理

在轴向力施加给螺栓情况下，探头测量螺栓的横波和纵波的周期回波时间，并且得出横波比纵波的值R，即纵横波的声速比值，得出力和纵横波速比的拟合函数。

利用电磁超声技术同时在螺栓上产生的纵波和横波通过测量纵横波回波时间，根据公式计算得到螺栓轴力。

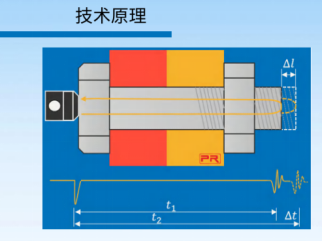

图 1 轴力作用下的回波时间和螺栓长度微变量

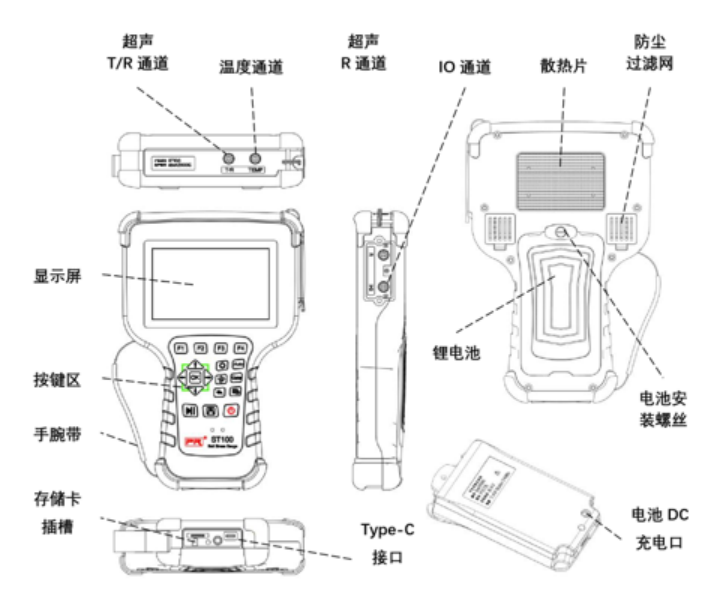

ST100主要有屏幕、按压按键、壳体、电池及内部核心元件组成，其中对外有T/R超声通道接口、电源接口、温度通道接口、IO通道接口，对长时间工作工况，配备了散热翅片和防尘过滤网。

 3.设备特点及优势

Ø 原位不拆卸情形下，不需要打磨工件表面，真正实现快速检测高强度螺栓轴力；

Ø 便携式设计，锂电池供电，电池可更换；

Ø 5寸高亮度显示，按键方便，实现单手操作；

Ø 设备针对现场进行优化设计，实现自动选波、自动出结果和一键保存等，单颗螺栓测量时间小于10秒；

Ø 集成化设计帮助现场测试人员摆脱传统繁重设备箱和移动计算机，轻松出入风机轮毂等狭小场所，快速完成测试任务；

Ø 存储数据可导入电脑。
