CruiseAOP水体表观光谱船载全自动观测系统
2021-01-25 中科启航
产品概述
CruiseAOP水体表观光谱船载全自动观测系统，系统搭载了三套高光谱辐射计，采用水面之上法，集观测几何自动调整、光谱自动采集、积分时间自动调整以及同步记录观测视野图像等功能于一体，直接测量天空辐亮度、水面辐亮度、辐照度，推导出离水辐亮度、遥感反射率。既可用于船载走航、大尺度、高空间分辨率、长时间观测水面表观光谱数据的基础上，又可用于高效、无人为误差、站位式观测水面表观光谱数据。
传统的测量方法主要包括科考船站位式原位测量、站点采样预处理后岸基实验室测量、锚系浮标和岸基站单站点长时间序列测量等几种方式，不足之处主要为：低效率、高成本、数据低时间空间分辨率。
产品优势

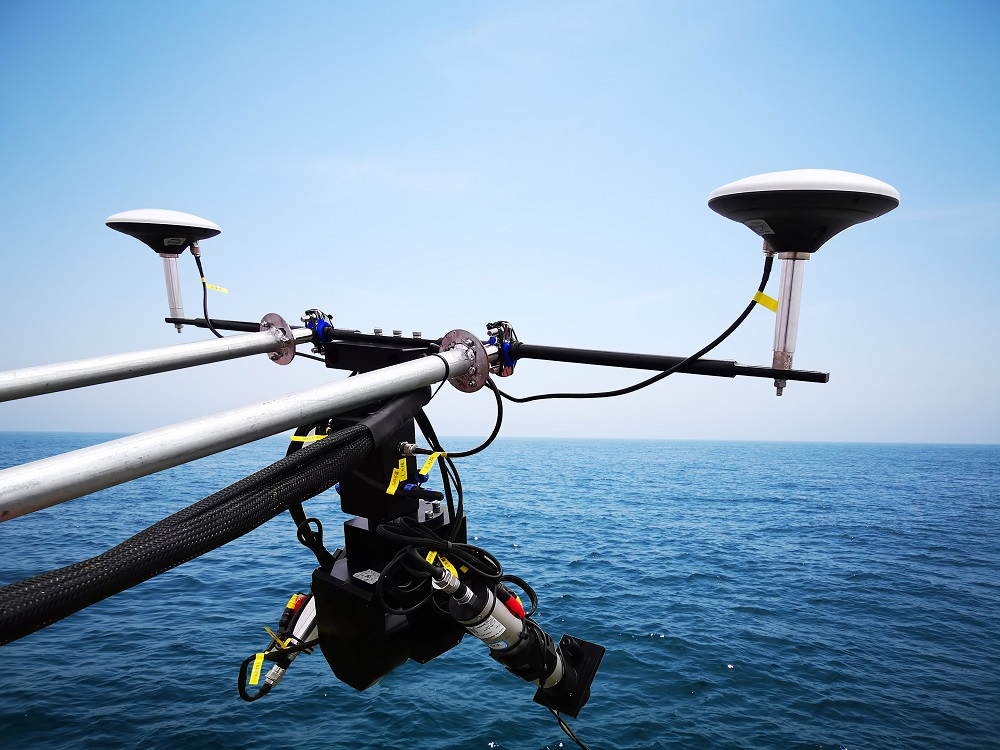

全自动无人值守持续船载走航测量
智能自动调整观测几何角，并可自稳维持于所设定的观测几何
高时间空间分辨率/大数据
专业的设计、生产、布放、维护团队
响应速度快，全天24小时反馈
系统组成

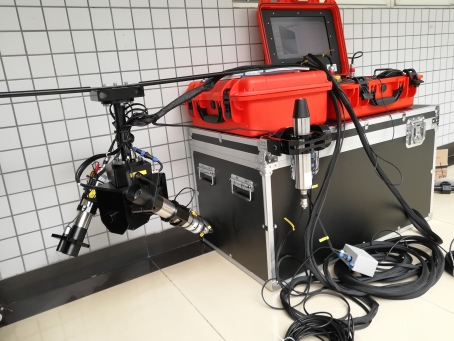

CruiseAOP系统核心部件由2个辐亮度和1个辐照度传感器、自动调整平台、控显单元、船载安装结构组成。针对客户不同船只应用，进行设计、生产、安装。
组件 | 说明 |
搭载传感器 | 标配表观光学量：TriOS RAMSES辐照度、TriOS RAMSES辐亮度 |
可选配置： 表观光学量（Satlantic HyperOCR等） 大气光学参数（CE 318太阳光度计等） 环境参数（Hobo小型气象站等） 其他（定制集成） | |
自动调整平台 | 辐亮度传感器自动调整平台：搭载2个辐亮度传感器可进行观测几何角自动调整，配套GPS，2个辐亮度传感器配套摄像头 辐照度传感器自动调整平台：搭载1个辐照度传感器可保持探头垂直向上 |
控显单元 | 配套软件（中文，人机界面友好智能），配套连接电缆 |
船载安装结构 | 依据选择的观测仪器和安装船现场定制 |
技术参数
参数 | 说明 |
光学传感器 | |
辐照度、辐亮度光谱特性 | 光谱标定范围：320 - 950 nm 检测器类型：256 通道硅光电二极管阵列 光谱取样：3.3nm/pixel 光谱准确度：0.3nm 可用通道：190 最大工作水深：300m |
自动调整平台 | |
辐亮度自动调整平台 | 可搭载2个辐亮度传感器，并能实现自动调整观测几何角 |
辐照度自动调整平台 | 可搭载1个辐照度传感器，并能实现辐照度传感器探头一直保持垂直向上 |
防水等级 | IP66 |
观测几何角调整方式 | 手动/自动 |
GPS模块 | 配套GPS模块进行经纬度的测量 |
摄像头 | 辐亮度传感器配套摄像头进行测量环境的监测 |
控显单元 | |
有线通讯 | 50m电缆 |
系统配置 | I5/4G内存/500G硬盘/win7系统 |
数据处理 | 自动剔除异常数据功 |
数据显示 | 具备原始数据、离水辐亮度、遥感反射率等参数可视化实时显示功能 |

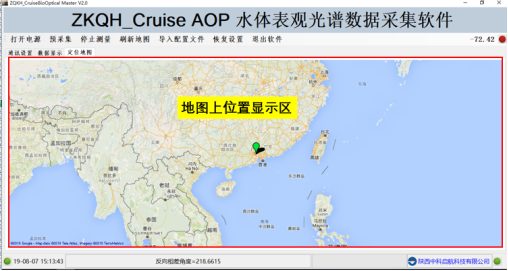

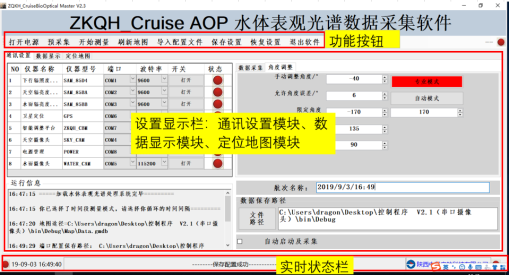

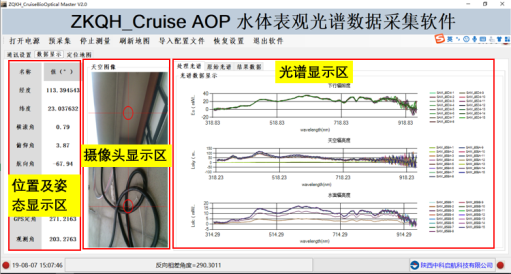

软件展示

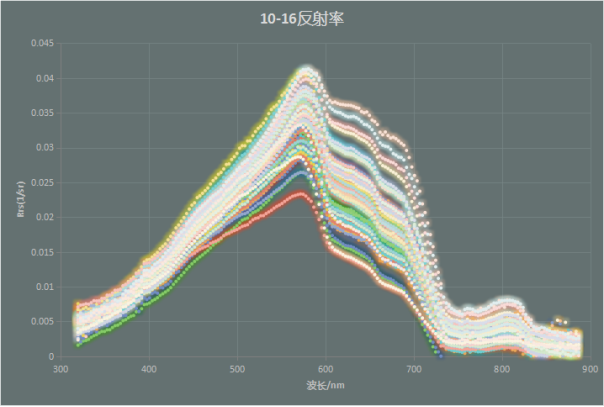

数据展示

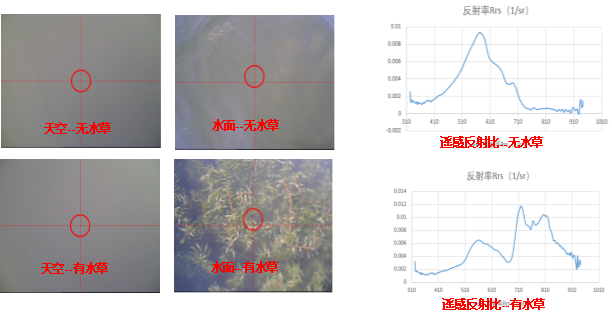

该数据为武汉洪湖水域的个别代表性数据，其中是有水草和无水草的数据显示。
该数据为渤海、黄海、东海附件海域实验部分数据，这是其中一天的测量结果数据。

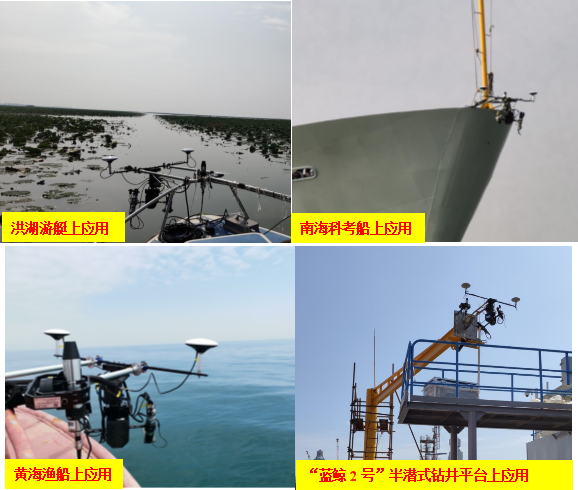

应用案例
