GZSS_MOBY 海洋光学浮标

2021-01-25 中科启航



e62b215e-1857-4b17-961f-4f0edf73071c.001.pnge62b215e-1857-4b17-961f-4f0edf73071c.002.png


产品概述

  • GZSS_MOBY海洋光学浮标(Marine Optics Buoy),是专用于连续观测海面、海水表层、真光层乃至海底光学特性的定制化、长期无人值守实时在线的海上光学观测平台,在水色遥感现场辐射定标和数据真实性检验、海洋科学观测、近海海洋环境监测和海洋军事科学方面有着重要的应用价值。

  • GZSS_MOBY海洋光学浮标体设计,在满足一般水文气象水质浮标的耐海水腐蚀性、抗倾覆性、稳定性和随波性等性能要求的基础上,着重优化设计,使其满足所集成的水下三层辐射传感器光辐射测量的要求,充分降低了浮标海上姿态以及阴影对光辐射测量的影响,浮体随波性差、倾角小、平台阴影效应小。

  • 浮体采用绿色环保、防腐、防撞击的聚脲材料加工,浮标系统采用低功耗模块化设计,具有全天候、连续、定点、无人值守、维护量少等特点,适用于长期布放于大洋、沿海、湖泊、水库、河流等大洋及内陆水体,进行海洋光学、水色遥感、环境监测、水文监测、气象监测、水质监测等多种领域应用,尤其适用于构建基于海洋光学的多学科交叉长期在线监测系统。


产品优势

  • 浮标体优化设计使其满足所集成的水下三层辐射传感器光辐射测量的要求,充分降低了浮标海上姿态以及阴影对光辐射测量的影响,浮体随波性差、倾角小、平台阴影效应小

  • 既可进行专业海洋光学参数观测,又可兼顾水文、气象、水质等多学科交叉长期在线监测

  • 水下光学传感器必须具备防生物附着设备

  • 专业的设计、生产、布放、维护团队

  • 响应速度快,全天24小时反馈


系统组成

GZSS_MOBY核心部件包括由浮标体、辐射传感器、选配传感器、数据采集及传输系统、数据管理与可视化平台、供电系统、防护系统、报警系统组成,针对客户不同应用需求,进行设计、生产、布放。


系统组成

说明

浮标体

永不沉没标体设计的高强度聚脲浮体(直径小于2米)

优化设计使其满足所集成的水下三层辐射传感器光辐射测量的要求,充分降低了浮标海上姿态以及阴影对光辐射测量的影响,浮体随波性差、倾角小、平台阴影效应小

辐射传感器和选配传感器

光学:辐射计(GZSS_WHR、TriOS RAMSES、Satlantic HyperOCR等系列辐照度、辐亮度传感器)等

水质:水质系列分析仪(WetLabs 、SeaBird、YSI多参数系列水质仪)、

营养盐(GreenEye、Satlantic、Systea营养盐测量仪)等

气象:Gill系列、Lufft系列、Campbell系列等气象站

水文:诺泰克 ADCP(威龙、阔龙、浪龙、蛟龙)、TRDI ADCP(瑞智、瑞江、瑞普、哨兵式等)、TRIAXYS波浪仪、SZF型波浪仪

其他设备:依据实际监测任务需求定制

数据采集及传输系统

自主研发的低功耗、高稳定性的数据采集器与无线通讯系统,多种通讯方式可选(CDMA/GPRS/WCDMA、铱星、北斗卫星、海事卫星)

数据管理与可视化平台

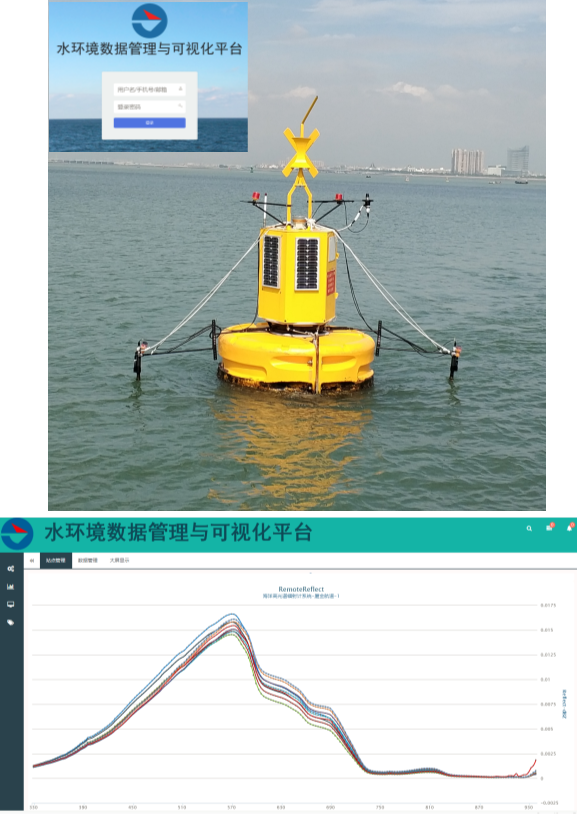

自主研发的水色海洋监测大数据管理与可视化平台等,可根据客户的需求定制

供电系统

蓄电池结合太阳能板,保证30天阴雨天气系统正常运行

防护系统

独立GPS定位系统、雷达反射器、智能警示锚灯、船舶自动识别系统(AIS系统)

报警系统

多种报警方式(短信/邮箱)



监测参数



说明

在线监测参数

         光学测量要素:

          表观光学量:

        基于表面法的太阳入射辐照度、海面辐亮度、天空光辐亮度、离水辐亮度、遥感反射率等;

        基于剖面法的水体辐照度、辐亮度、衰减系数、离水辐亮度、遥感反射率等;

        基于SBA直测法的太阳入射辐照度、离水辐亮度、遥感反射率等;

          固有光学量:水体吸收系数、衰减系数、透过率、后向散射等;

          其他:有色可溶性有机物(CDOM) 、有效光合辐照(PAR)

         水文测量参数:波高、波向、流速、流向等

         水质测量参数:常规参数(温度、电导、盐度 、压力、叶绿素 、pH值)、营养盐(硝酸盐、亚硝酸盐、磷酸盐、氨氮、总磷、总氮)、氧化还原电位ORP、浊度、溶解氧、甲烷 、氢气、二氧化碳CO2 等 ;

         气象测量要素:风速、风向、气温、气压、、雨量、湿度、能见度等;

         其他可定制集成



案例展示

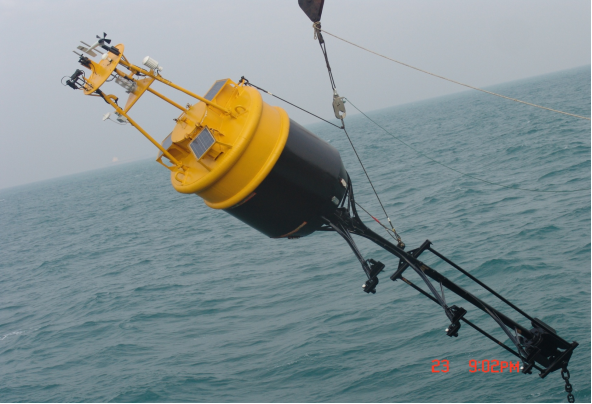

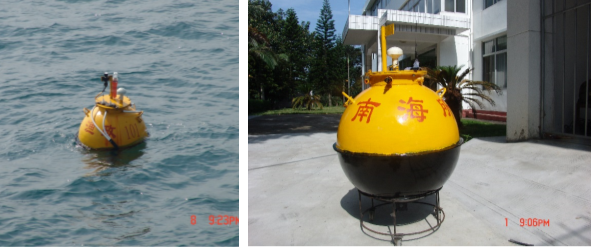

  • 应用案例1:南海西沙水域海洋光学浮标在线监测

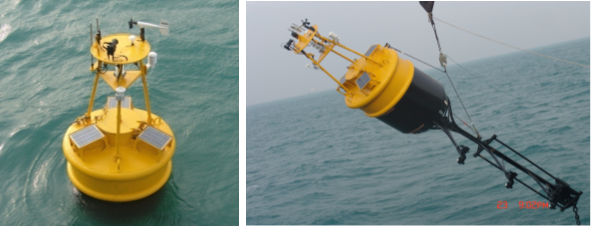

  • 应用案例2:大亚湾核电站水域小型海洋光学浮标在线监测

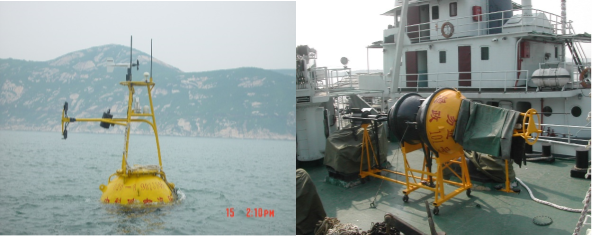

  • 应用案例3:珠江口担杆岛水域海洋光学浮标在线监测

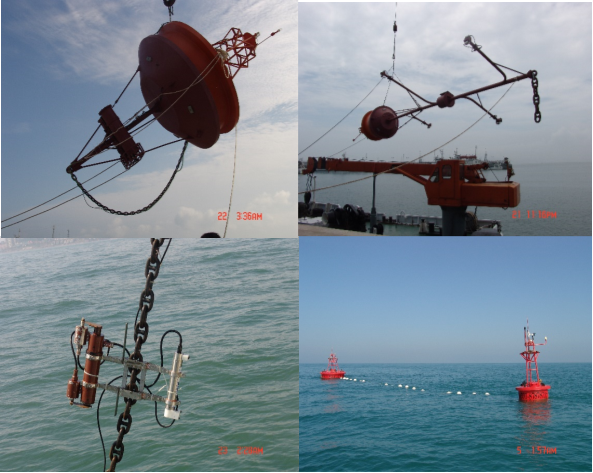

  • 应用案例4:东海海洋光学浮标在线监测

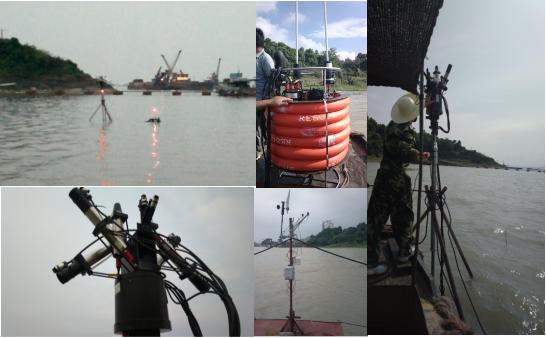

  • 应用案例5:鄱阳湖湖泊光学固定站和水文水质小型浮标站在线监测




  • 应用案例6:厦门湾水域,在已有的水质浮标上进行优化改装,使用SBA直测法进行海洋光学参数长期观测
